Оптичний медіаконвертер - опис

Сьогодні ми з Вами розглянемо, що являє собою такий пристрій, як медіаконвертер.
Це обладнання, призначенням якого є передача даних і перетворення одного середовища передачі даних в інше.
Візьмемо для прикладу компанію, яка вирішила збільшити потужності своєї мережі. Оптимальним і за ціною і за якістю рішенням для з'єднання всіх підрозділів, заснованих на базі оптоволоконного зв'язку - буде використання медіаконвертера. Також даний пристрій дозволить оптимізувати мережу, основою для якої є мідні кабелі. Дана мета досягається шляхом перетворення сигналів між мідним і оптичним проміжками.
Розглянемо деякі варіанти передачі інформації. Наприклад, задана мета, організувати надійну передачу даних на відстань починаючи від 120 км і до 240 км. Її можна досягти завдяки застосуванню різного роду Ethernet Extenders подовжувачів і xDSL для провідних ліній передачі даних. Але, використовуючи подовжувачі, ми не зможемо отримати хорошу стійкість до перешкод, швидкість передачі даних до 10 Гбіт/с і можливість передачі на граничні відстані, що в свою чергу забезпечується оптоволокном. І як раз, щоб скористатися цими перевагами, необхідний медіаконвертер. Це обладнання досить популярне, може служити хорошим рішенням для мереж, в яких проектом не закладена установка оптоволокна.

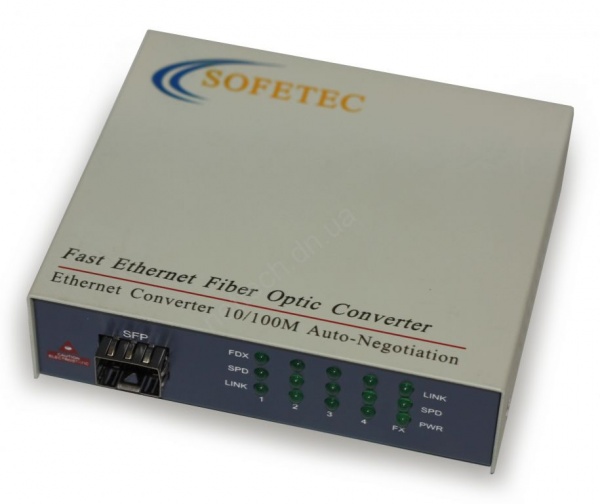

Як виглядає медіаконвертер



Як обрати медіаконвертер

Як вибрати медіаконвертер
Медіаконвертер - досить легкий в експлуатації пристрій, який працює на основі різних мікросхем. Основою цього пристрою, найчастіше є чіпсети поширених виробників: Marvell, IC +, Realcom і т.д. Медіаконвертери поділяються на ті, які мають один оптичний порт і ті, які мають 2 і більше портів - медіаконвертери-комутатори. Ті, що мають один порт, не здійснюють перевірок кадрів, а тільки здійснюють передачу пакетів між портами. Конвертор-комутатор приймає кадр, і здійснює перевірку контрольної суми, потім, виходячи з внутрішньої таблиці MAC адреів, передає. Також такий конвертор здатний здійснювати передачу на різних швидкостях по опто - та мідній портах. Але є і недолік - обмеження кадру в довжині і збільшена затримка порівняно зі «звичайними» конверторами.



Отже, з метою полегшення розуміння, на вирішення яких завдань спрямовані медіаконвертери, виділимо основні характеристики цих пристроїв:
- швидкість передачі даних
- місце встановлення
- середовище передачі, дистанція, тип з'єднання
- управління медіаконвертером



Швидкість при здійсненні передачі даних, визначає пристрій, що працює з конвертором. Для швидкості до 100 Мбіт/с можна придбати бюджетну модель медіаконвертера, для швидкості до 1000 Мбіт/с вже потрібен конвертор, який підтримує інтерфейс GE. Конвертор, який підтримує 10/100/1000 Base-T, має функцію автовизначення, завдяки якій мідний порт може працювати на якійсь одній з швидкостей.

Як визначитися з вибором приймача

Оптичні трансивери бувають в якості змінних пристроїв (SFP модулі) і інтегрованими. Щоб зробити правильний вибір, потрібно враховувати сукупність факторів:

- Кількість оптоволокон. У разі якщо приймач має два оптоволокна, тоді приймач і передавач працюють на одній довжині хвилі, використовуючи при цьому різні оптоволокна. А коли приймач має одне оптоволокно, тоді приймач і передавач працюють на одному оптоволокні, але на різній довжині хвиль, наприклад, 1550 нм. І 1310 нм.
- Тип волокна. Ситуація склалася така, що на сьогоднішній день в силу своїх характеристик, багатомодовий кабель (mm 50/125 нм або 62,5 / 125 нм) був витіснений одномодовим кабелем (sm 9/125 нм). Але для проектів, які спочатку були розраховані на використання багатомодового кабелю, використовують оптоволокно.
- Тип з'єднання. Найпопулярнішими з’єднаннями, що використовуються в медіаконвертерах з вбудованими в друковану плату трансиверами, є SC, ST, FC, LC. З них роз'єм LC - це найоптимальніший варіант для SFP модуля з двома волокнами.
- Дистанція для відправки через оптичне волокно. На відстань можуть впливати потужність, яку має передавач, його чутливість, втрати на лініях. У якості оптимального рішення можуть служити конвертори зі слотами SFP, які збільшать функціонал обладнання.

Керовані конвертери

Медіаконвертер достатню легкий пристрій в плані налаштування. За ним стоїть тільки порт керованого комутатора, і вся функція медіаконвертера полягає в передачі даних про втрати сигналу якимось з портів (оптичним або мідним) на порт «напарника». Така функція має назву «LFP» - (Link Fault Pass-through). З її допомогою відбувається повідомлення про неполадки в з'єднанні і можливе своєчасне їх усунення. Реалізації в конвертері факультативних функцій управління, в основному, не є обов'язковими для даного виду пристрою. Але у випадках, коли виникає необхідність задовольнити вимоги користувачів, перед виробником постає завдання оснастити пристрій більш складними функціями, що в підсумку призводить до збільшення його вартості.

Застосування медіаконвертерів

Першою до виробництва конвертерів приступила компанія Cameo Communications, Inc. (Тайвань). Масова експлуатація конвертерів взяла початок у 2001 році, коли була випущена лінійка DMC - xxx. Через невелику кількість часу, марка Cameo перетворилася в нині всім відому марку - D-Link. Після 2-х років, компанія NSGate випустила свій ряд медыаконвертерыв, які мало чим відрізнялися від аналогічного обладнання компанії-попередника. В подальшому розвитку даної сфери ринку, виробники зробили акцент на створенні пристроїв економ-класу, що, природно, вплинуло на якість комплектних частин і використовуваних матеріалів. Саме тому конвертери у різних виробників мало чим відрізняються один від одного. З огляду на величезну кількість виробників обладнання даного типу, на ринку зросла конкуренція, що в свою чергу позитивним чином позначилося на ціноутворенні і, отже, воно стало більш доступним.

Узагальнивши всі характеристики медіаконвертерів, хотіли б запропонувати вашій увазі Медіаконвертери 3K 201/20 і 3K 202/20, що працюють за технологією Fast Ethernet 100Base-FX (оптоволокно) і 10/100Base-TX для перетворення середовища. Забезпечують можливість вибору режимів роботи - half-duplex і full-duplex. Перетворювачі відразу налаштовуються на швидку роботу, яка забезпечується підключеними до нього пристроями, пов'язаними з портом UTP. Дані пристрої відрізняються гарною якістю і надійністю.

Інформація для замовлення.

Для того щоб купити Медіаконвертери 3K 201/20 і 3K 202/20 зв'яжіться з нашим менеджером зручним для Вас способом - Кнопка «Дізнатися ціну», «Замовити зворотний дзвінок», «Онлайн-консультант», за телефоном +38 (044) 355-53-23 або по електронній пошті [email protected]. Ціна на Медіаконвертери 3K 201/20 і 3K 202/20 може варіюватися в залежності від умов покупки.

«Технології Мереж» і партнери. Послуги для вашого бізнесу.

Ціна на Медіаконвертери 3K 201/20 і 3K 202/20 для партнерів компанії «Технології Мереж» привабливіша, так само для партнерів існують поліпшені умови доставки, підтримки і професійної технічної консультації. Купити Медіаконвертери 3K 201/20 і 3K 202/20 на партнерських умовах значно вигідніше як з точки зору ціни, так і з точки зору подальшого використання товару.
