Схема розведення витої пари

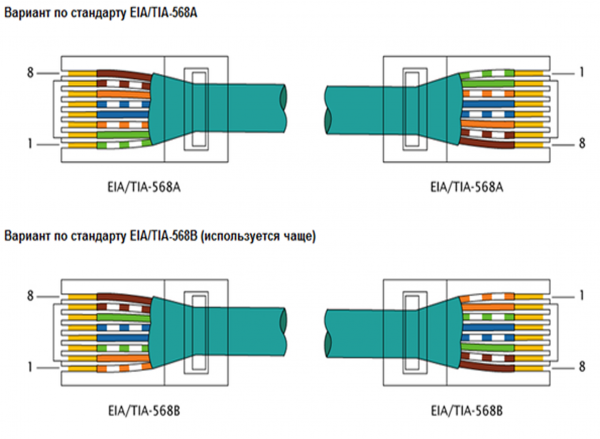

На даний момент існує два типи розводки витої пари: T568A і T568B, вони однакові, якщо не використовується друга і третя пари. Різниця між ними в тому, що зелена і помаранчева пари в них знаходяться на місці один одного. Схеми розроблені таким чином, щоб звести до мінімуму взаємні наведення в парах. Це не робить ніякого впливу на якість зв'язку. Ви можете вибрати будь-який варіант, однак одночасне використання обох варіантів в одній мережі заборонено стандартами.

Схема розведення T568A вважається краще, оскільки конфігурація двох її центральних пар за кольором сумісна з популярним сімейством схем розводки USOC, що застосовуються в телефонії (в разі однопарної і двухпарної схеми UCOS). Більш того, розпорядження федерального уряду США FIPS PUB 174, дозволяє застосування тільки схеми T568A.

На даний момент існує чотири основні типи роз'ємів, спільно з якими використовується кабель вита пара. Два з них мають по 8 контактів і часто називаються RJ45. Решта роз'єми мають по 6 контактів, називаються RJ11 або RJ12 в залежності від кількості активних контактів. Саме скорочення RJ розшифровується як Registered Jack.
