Докладний огляд рефлектометра Grandway FHO3000 D26 від лабораторії «Технології Мереж»

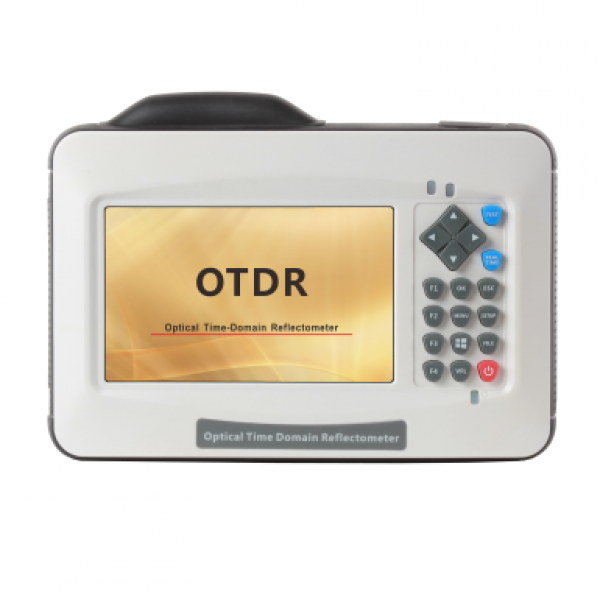

Рефлектометр GRANDWAY FHO3000 D26 являє собою пластмасовий паралелепіпед не слизький на дотик. Бічні і верхні панелі пофарбовані в чорний колір, а передня і задня панелі в молочний.


Інтерфейс рефлектометра російською мовою простий та інтуїтивно зрозумілий. Крім цього, управління повноцінне як за допомогою кнопок, так і за допомогою сенсорного екрану. Функціонал стандартний для рефлектометра - є автоматичний і ручний режим вимірювань, є таблиця подій, рефлектограми запам'ятовуються на внутрішню пам'ять з розширенням .sor, USB порти дозволяють підключати до рефлектометра зовнішню флеш пам'ять, порт microUSB дає можливість підключити рефлектометр до ПК і мати прямий доступ до файлів на вбудованій пам'яті. Для зручності новачків виведена окрема кнопка для зняття скріншота з екрану.



Рефлектометр має:

- сенсорний (резистивний) кольоровий екран на передній панелі, що реагує на натискання пальцем або стилусом (стилус розташований під гумовою кришкою на верхній межі),
- кнопкове поле з прогумованих кнопок, розташоване зліва від екрану на передній панелі,
- три світлодіодні індикатори, що розташовані на передній панелі,
- відсік для акумулятора, розташований на нижній панелі і прикритий металевою кришкою і зверху додатково гумовою кришкою,

- відсік з оптичним роз'ємом типу FC, стилусом і роз'ємами USB (2 шт.), розташований на верхній панелі і прикритий гумовою кришкою,

- відсік з роз'ємом microUSB і роз'ємом живлення, розташований на верхній панелі і прикритий гумовою кришкою,

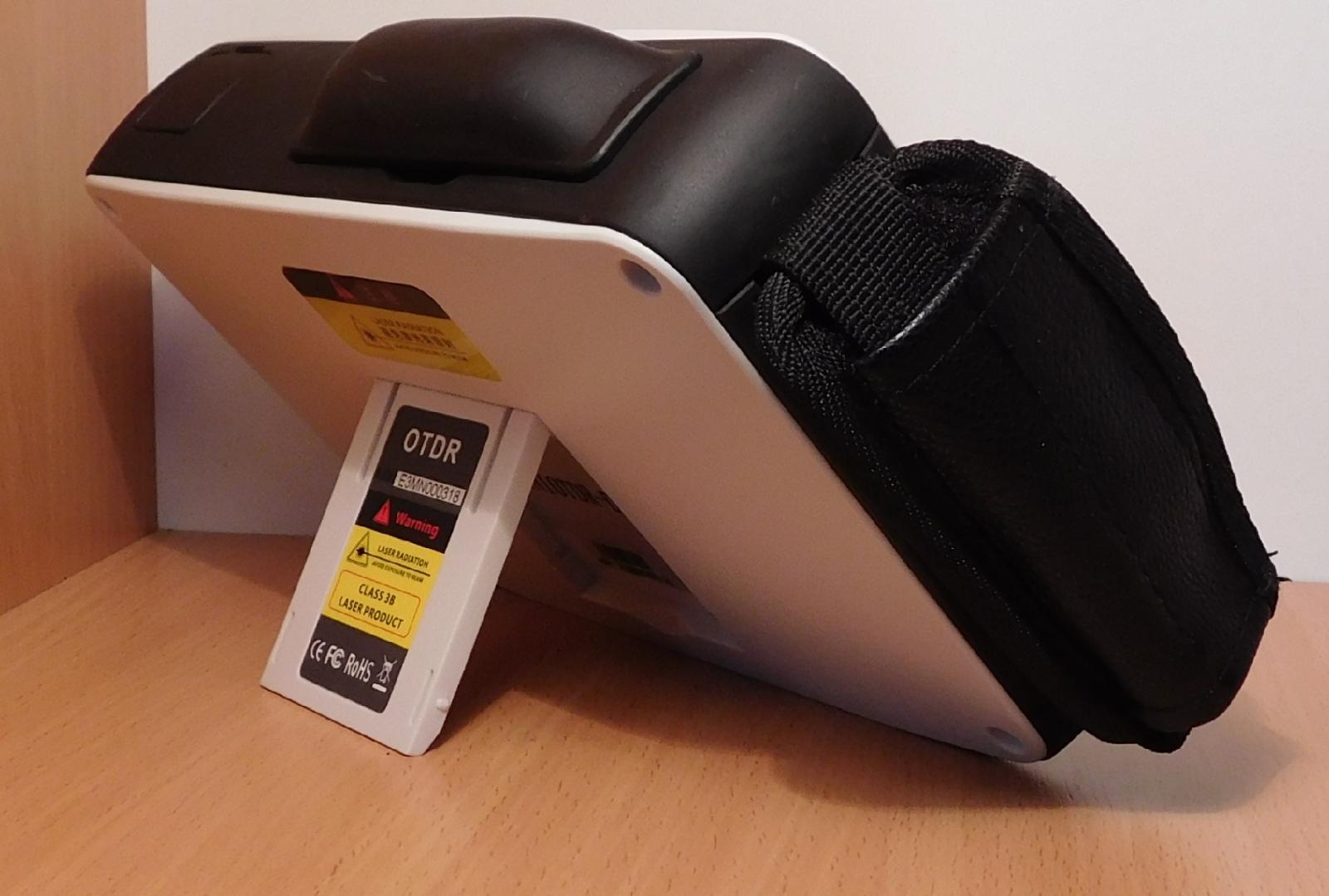

- упор з пластмаси,розташований на задній панелі, що дозволяє в висунутому стані встановлювати рефлектометр на стіл під кутом 45 градусів,

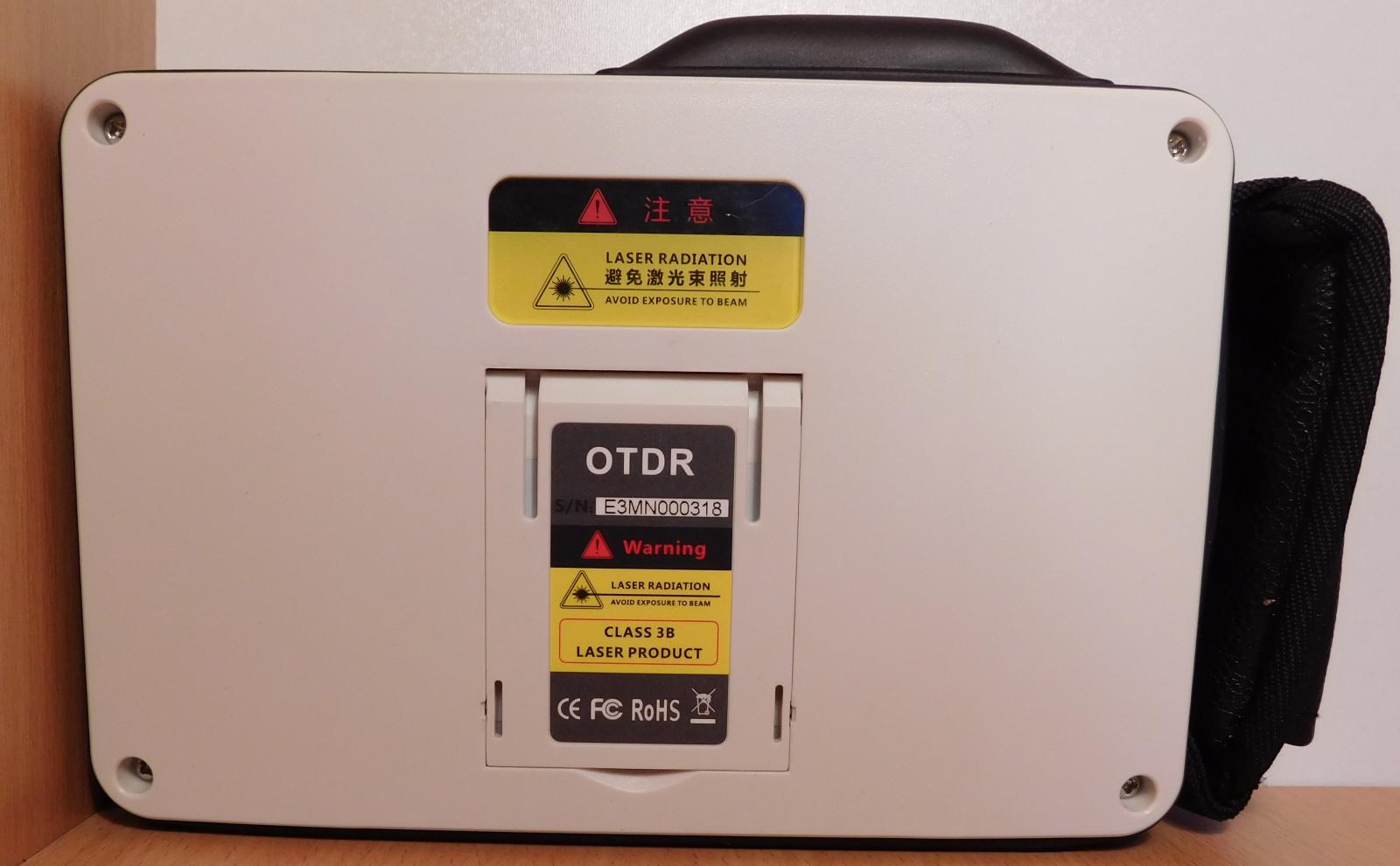

- попереджувальний напис про небезпеку лазерного випромінювання, виготовлений з пластика і розташований на задній панелі,

- два металевих тримача ручного ремінця, що розташовані на лівій панелі.



Опис комплектності продукції.



В комплект виробу входять:

- рефлектометр з написом MINIOTDR-D26,

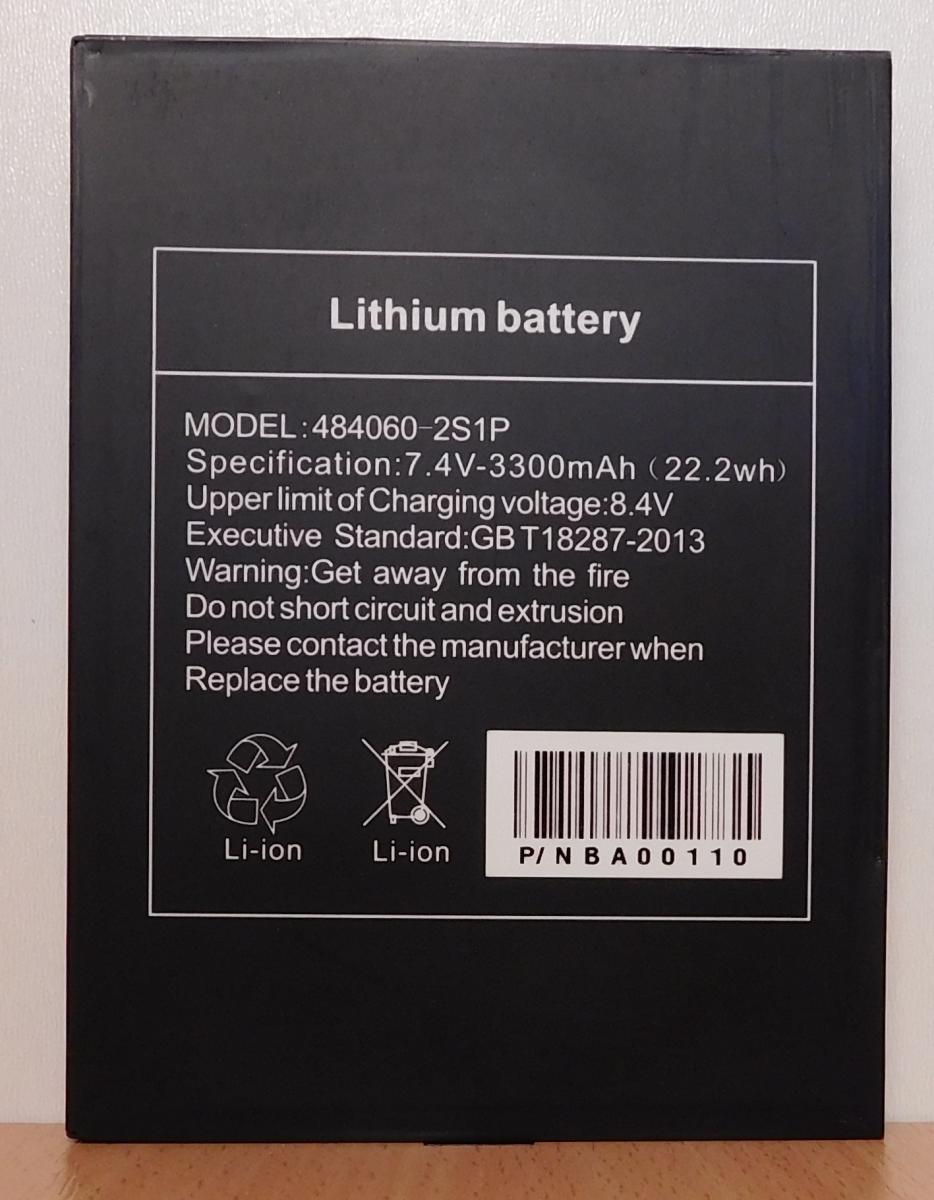

- акумулятор Li-ion model: 484060-2S1P (7.4V-3300mAh),

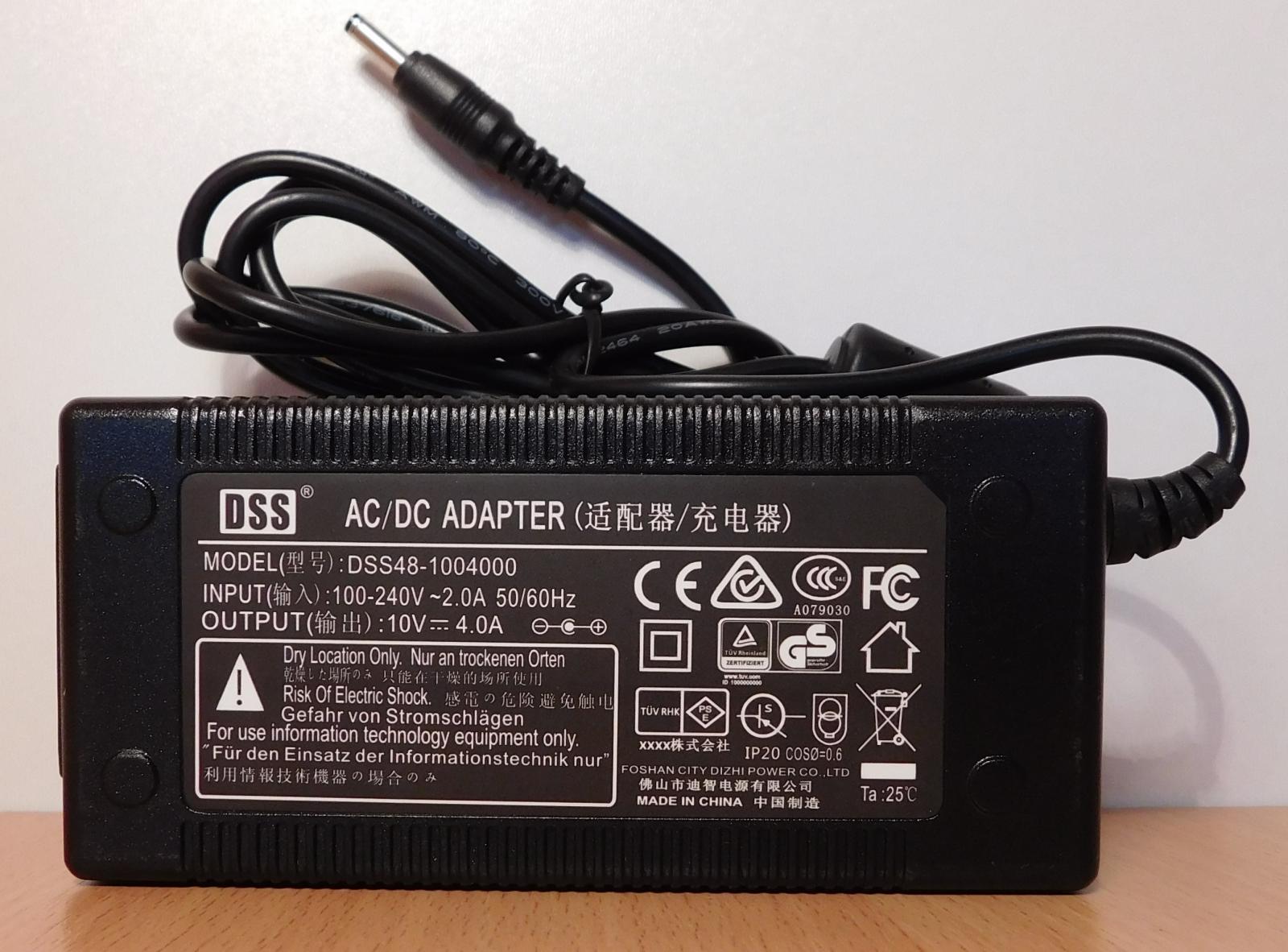

- адаптер живлення DSS48-1004000, input 100-240V~2.0A 50/60Hz, output 10V-4.0A,

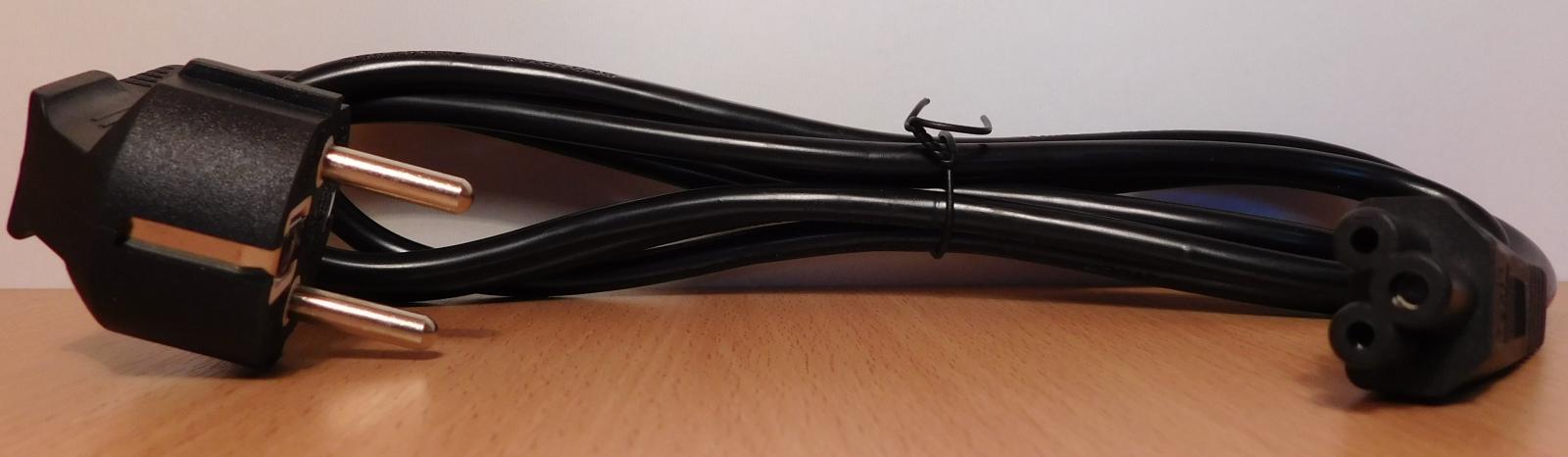

- шнур для адаптера живлення,

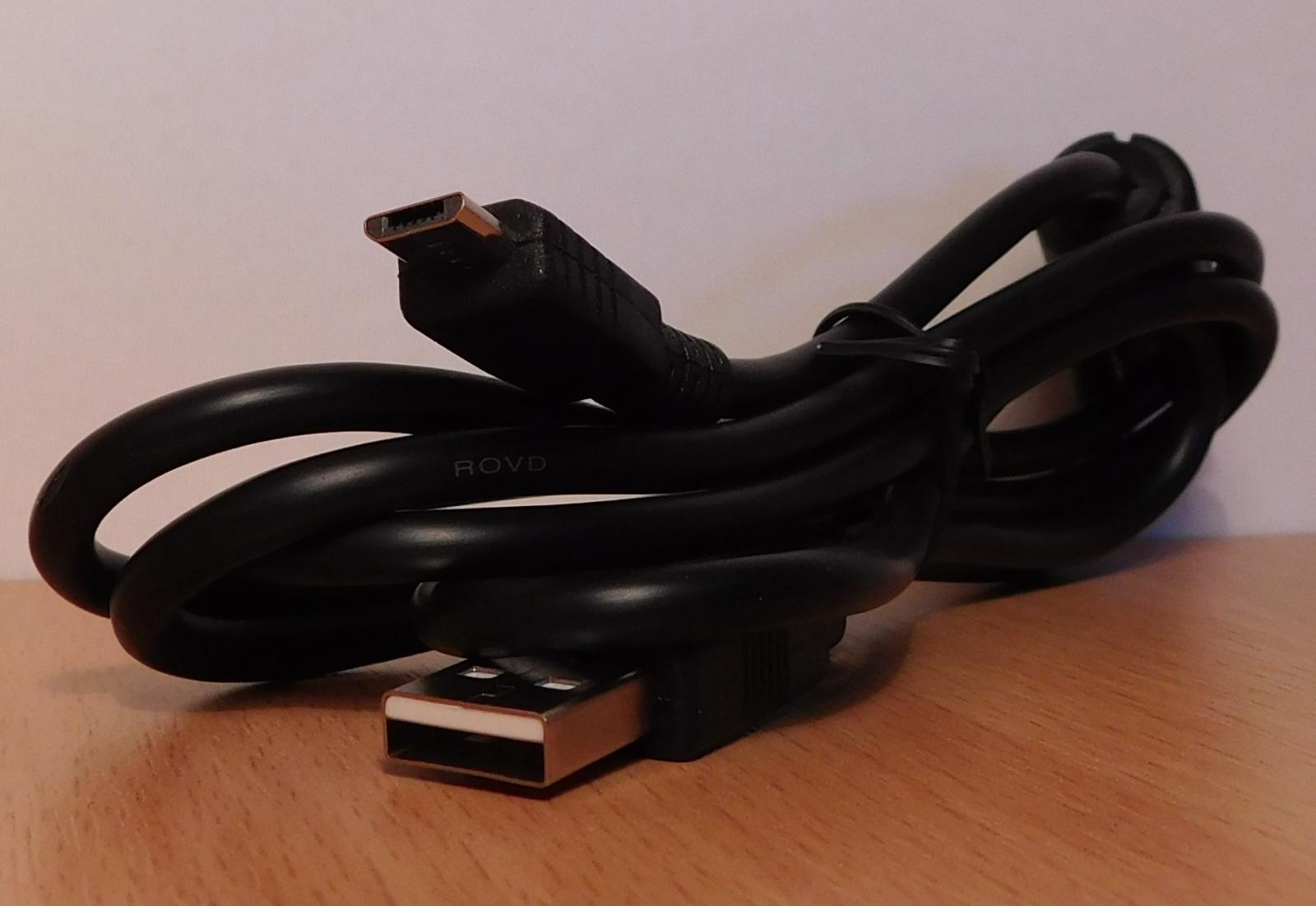

- шнур USB-microUSB в упаковці,

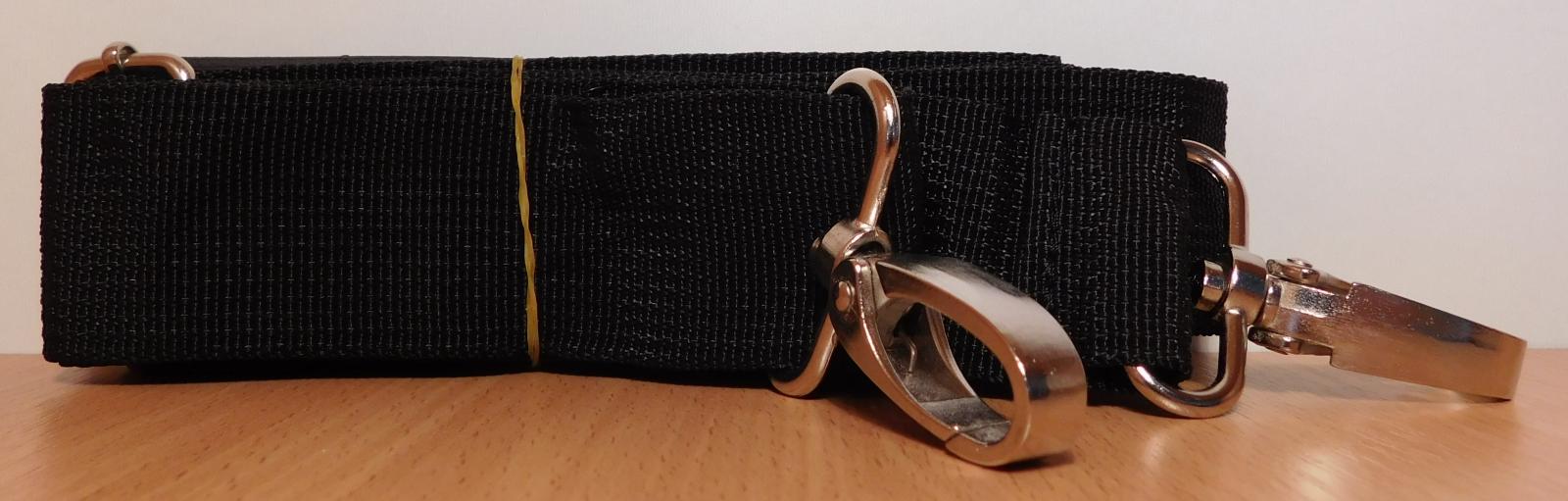

- ремінь для переміщення рефлектометра в сумці на плечі,

- ремінь для переміщення рефлектометра без сумки в руці,
- CD в упаковці з інструкцією по експлуатації англійською і програмою для ПК для перегляду sor файлів,

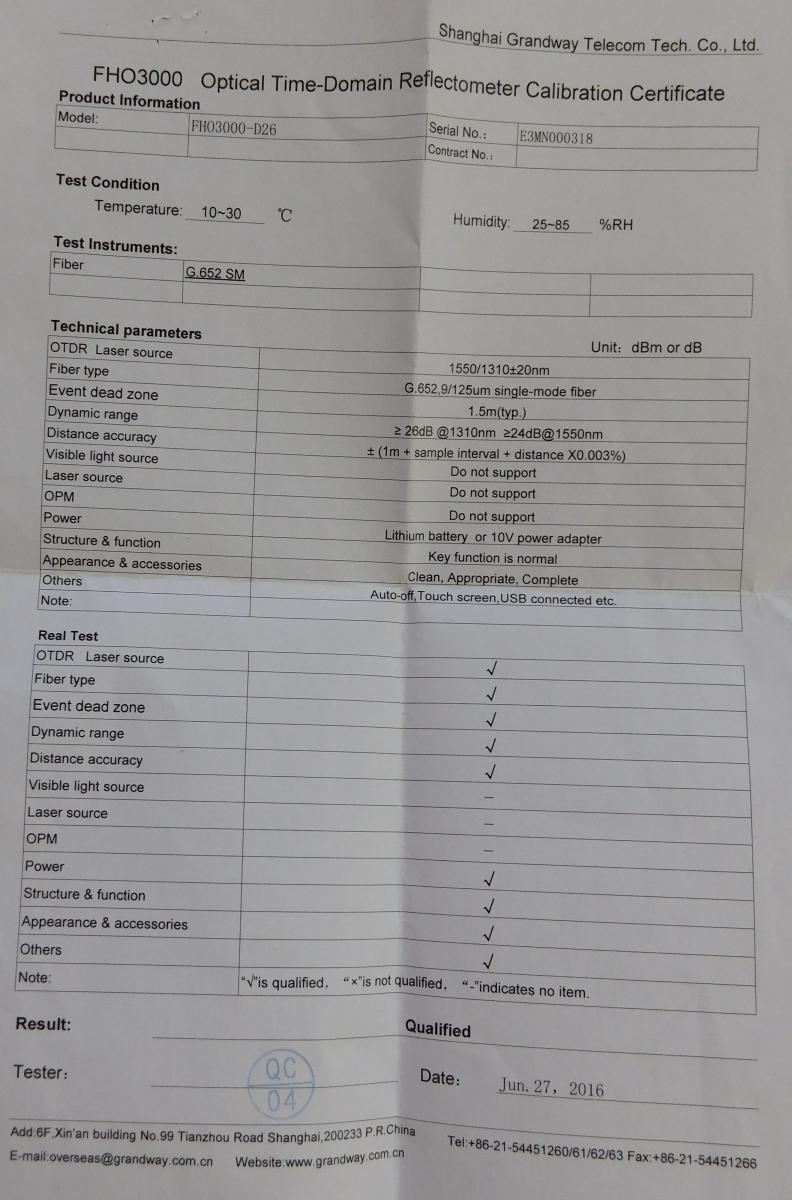

- аркуш паперу с сертифікатом перевірки основних технічних характеристик,

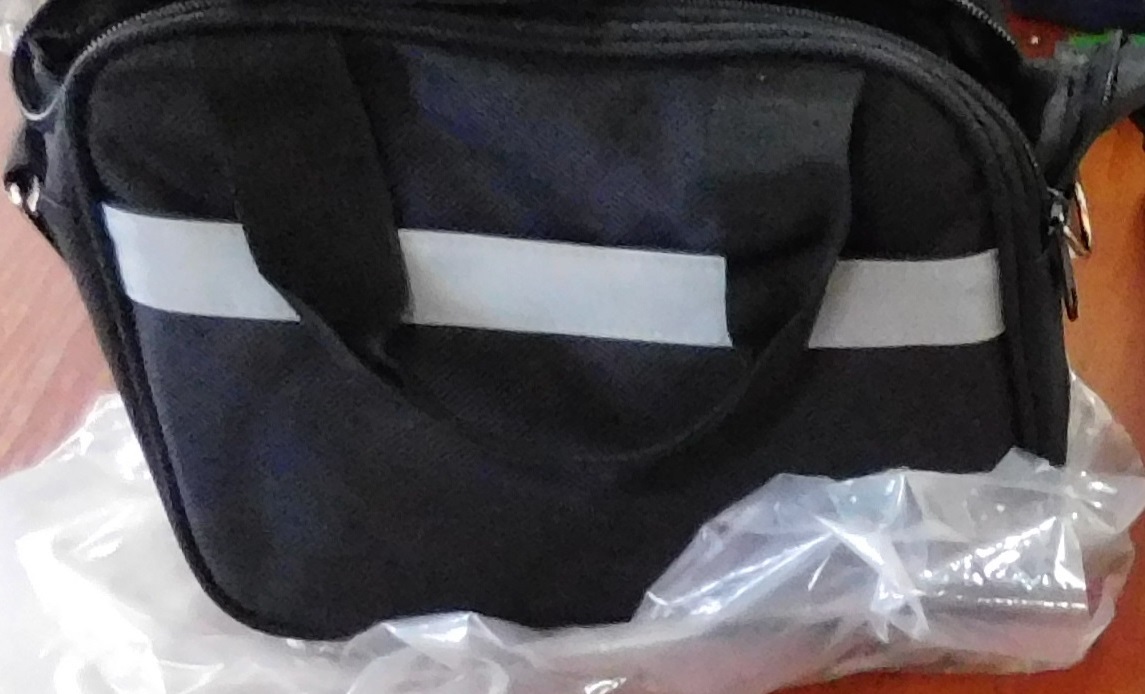

- сумка для рефлектометра і аксесуарів.


Висновок

Виміряний динамічний діапазон відповідає паспортним даним - на довжині хвилі 1310нм він склав 26дБ, на 1550нм склав 24 дБ.

Комплектність продукції в супровідних друкованих та електронних документах не наведено. Порівняння з комплектністю, що зазначена на сайті (Main unit, 12V power adapter, Lithium battery, FC adapter, USB cord, User guide, CD disk, carrying case, wrist belt) показало невідповідність за наступними пунктами:

- в наявності додатково ремінь для переміщення рефлектометра в сумці на плечі,
- в наявності додатково сертифікат перевірки основних технічних характеристик.



Недоліки та спостереження.

Вбудований режим VLF включається і управляється в сенсорному інтерфейсі ніби є вбудований VLF. Насправді, досліджувався зразок з мінімальною комплектацією без VLF. Щоправда, кнопка VLF в кнопочному інтерфейсі не активна, і це свідчить про реальний стан приладу.
При зміні в ручному режимі відстані, автоматично змінюється тривалість імпульсу, хоча інтуїтивно очікувалося, що ручний режим відключає всі автоматичні підлаштування. Тому, якщо є необхідність роботи в ручному режимі, необхідно, після зміни відстані, виставляти ще раз необхідне значення довжини імпульсу (звичайно тільки в тому випадку, якщо значення, виставлене приладом автоматично, не влаштовує).
Рефлектограми зберігаються з розширенням .sor і відкриваються на ПК як своїм так і стороннім софтом, наприклад Visa Viewer X-Pro.
Протягом 1,5 годин безперервної роботи лазера (режим Real Time) рефлектометр розрядився повністю з 80% початкового заряду акумулятора. У індикатора акумулятора 5 градацій, але вони нерівномірні - половина часу роботи індикатор показував один і той же заряд 80%. В процесі роботи лазера задня панель стала трохи теплою. Ділянок сильного нагріву корпусу не виявлено. Заряд до 100% зайняв 1 годину 40 хв. Протягом 9 годин роботи з включеним екраном і поодинокими вимірюваннями, заряд акумулятора впав зі 100% до 80%.
