Кабель волоконно-оптичний Lankore UT 001 SM ADSS 1,0кН

Код товару:
Основні характеристики:
• Використовується для прокладки в кабельній каналізації і для підвісу на опорах
• Діелектрична конструкція (ADSS)
• Силовий елемент - 2 склопластикових прутка
• Зовнішня оболонка з поліетилену
• Навантаження на розтяг - 1,0 кН
• Колірне маркування волокон-червоний
  • ХАРАКТЕРИСТИКИ
  • ОПИС
  • СУПУТНІ ТОВАРИ
  • АНАЛОГИ
Технічні характеристики "Кабель волоконно-оптичний Lankore UT 001 SM ADSS 1,0кН"
Тип волокна
Конструкція кабелю
Кількість волокон
1 волокно
Застосування
Підвіс між опорами
Тип кабелю
UT

Передаточні характеристики

  Тип оптичного волокна

  G.652D

  Матеріал оболонки

 Поліетилен   високої щільності

 (H.D.P.E)

Коефіцієнт загасання на опорних довжинах хвиль, дБ/км

  1310 нм

  0,36 дБ/км

  1550 нм

  0,22 дБ/км

Діаметр модового поля

  λ= 1310 нм

  9,3±0,5 мкм

  λ= 1550 нм

  10,5±1,0 мкм

Масогабаритні характеристики

  Кількість ОВ у кабелі, шт.

  1

  Маса кабеля, кг/км

  20

  Діаметр кабеля, мм

  5,0±0,2

  Діаметр модуля, мм

  2,0±0,1

 Діаметр стеклопластикового прутка, мм

  1,0

Механічні і кліматичні характеристики

 Мінімальний радіус вигину, мм (монтаж/експлуатація)

  20Dнар

 Допустиме розтягуюче зусилля, кН

  1,0

  Допустиме роздавлююче зусилля, не більше, Н/100 мм

  2000

  Діапазон робочих температур, °С

  -40°С  -  +60°С

  Будівельна довжина кабелю, км

   4 км

Огляд Кабеля волоконно-оптичного Lankore UT 001 SM ADSS 1,0кН

Кабель волоконно-оптичний Lankore UT 001 SM ADSS 1,0кН - монотубний самонесущий діелектричний кабель (ADSS) круглого перетину, рекомендований до використання на опорах ліній зв'язку, ЛЕП, опорах освітлення, контактної мережі електротранспорту, між будинками, по фасадах будівель, і для протягування в кабельних лотках, каналах, кабельної каналізації, трубах, тунелях. Кабель виготовлений відповідно до нормативів: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ДСТУ 45.019-2001, ГОСТ 18690-82

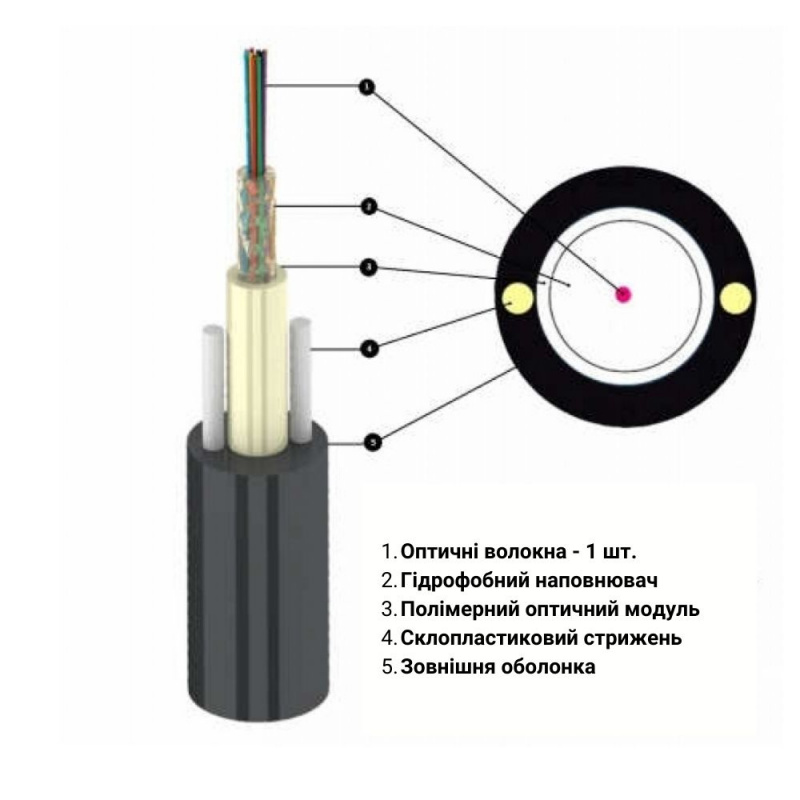

Кабель волоконно-оптичний Lankore UT 001 SM ADSS 1,0кН має 1 оптичне волокно. Завдяки посиленій конструкції, кабель абсолютно захищений від несприятливих факторів навколишнього середовища, перепадів температур. Допустима довжина прольоту при підвісі - до 80 метрів. Покриття кабелю виготовлено з високоякісного поліетилену, всередині кабелю розташований полімерний оптичний модуль діаметром 2 мм. Конструкція додатково посилена склопластиковими прутами 1 мм. Діаметр самонесучого кабелю 5,0 мм, вага 20 кг/км.



Переваги Кабелю волоконно-оптичного Lankore UT 001 SM ADSS 1,0кН

Завдяки тому, що Кабель волоконно-оптичний Lankore UT 001 SM ADSS 1,0кН має діелектричну конструкцію, його можна кріпити на опорах мережі електротранспорту або ЛЕП. Рекомендована максимальна довжина прольоту становить до 80 метрів. За рахунок наявності в конструкції кабелю 2 склопластикових прутків, він має досить високі показники стійкості до зусиль на розтягнення. Волокна кабелю виготовлені провідними світовими виробниками - Corning, Fujikura.



Особливості та можливості Кабеля волоконно-оптичного Lankore UT 001 SM ADSS 1,0кН

Кабель волоконно-оптичний Lankore UT 001 SM ADSS 1,0кН може використовуватися при прокладці ВОЛЗ в умовах жорстких вимог до діелектричних властивостей оптичних ліній (контактні мережі, лінії електропередач та освітлення). Також, кабель може застосовуватися і для абонентських кабельних відводів і для оптичних ліній низької щільності. Довжина допустимого прольоту може дозволити організувати підключення оптичних пристроїв на значній відстані від магістральної лінії. Адаптовані до кліматичних умов України температурні параметри кабелю задовольнять всі регіони і забезпечать надійну роботу оптичних мереж в будь-який час року.



Кодування оптичних волокон

Кольорове кодування волокон відповідно до IEC 60304.

Цветовая кодировка волокон в соответствии с IEC 60304

У 16 і 24 волоконного кабелю угруповання волокон в модулі здійснюється за допомогою ниток різного кольору (2 пучка по 8 і 12 волокон оповитих ниткою),



Відповідність волоконно-оптичного кабелю стандартам якості

Кабель відповідає нормативним документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.



Висновок про Кабель волоконно-оптичний Lankore UT 001 SM ADSS 1,0кН

Кабель волоконно-оптичний Lankore UT 001 SM ADSS 1,0кН - круглий діелектрик з навантажувальною здатністю на розтягнення 1,0 кН. Ідеально підходить для мереж FTTx і PON. Кріплення здійснюється за допомогою стандартних затискачів на будь-яких опорах і конструкціях. Даний кабель налічує одне волокно.
