Огляд Кабелю волоконно-оптичного UT-024-SM8-ADSS
Монотубний, самонесучий кабель, круглий, має одну оптичну трубку, в неї може бути вміщено не більше 24 оптичних волокон. Кабель діелектричний. UT-024-SM8-ADSS рекомендований для експлуатації на опорах ліній зв'язку, освітлення, між будинками, і для прокладання в кабельних лотках, кабельних каналізаціях і тд. Кабель відповідає необхідним нормативам: ДСТУ ІЕС 60794-1-1-2002, ДСТУ ІЕС 60794-3-2002, ДСТУ 45.019-2001, ГОСТ 18690-82
UT-024-SM8-ADSS має 24 оптоволокна. Посилена структура кабелю, робить його більш стійким до різного впливу зовнішнього середовища. В разі монтажу кабелю між будівлями, рекомендується враховувати те, що гранична відстань для такого кабелю - 80 метрів. Допустима відстань прольоту до 80 метрів. Зовні кабель покритий поліетиленовим покриттям. В середині кабелю, за оболонкою знаходиться оптична трубка, яка містить волокна, що знаходяться у вільному розміщенні. Діаметр трубки становить - 1,8 мм. Для посилення конструкції, в кабель поміщені два стрижня, виготовлені зі склопластику. Діаметр стрижнів становить - 1,2 мм. Зовнішній діаметр кабелю 5,0 мм, його вага 21 кг/км.
Переваги Кабелю волоконно-оптичного UT-024-SM8-ADSS
У кабелях діелектриках не присутні металеві складові, отже, вони можуть експлуатуватися там, де проходить електрика, не турбуючись про ймовірність короткого замикання. Досить широкий розкид температурних параметрів (20 ° C - + 50 ° C) кабелю, дасть можливість монтувати його, не звертаючи особливу увагу на погоду. Оскільки кабель містить спеціальні прутки, які посилюють всю конструкцію, він добре витримує поздовжні навантаження. Волокна кабелю зроблені - Corning, Fujikura.
Особливості та можливості Кабелю волоконно-оптичного UT-024-SM8-ADSS
Температурні показники кабелю приведені у відповідність з кліматом, який превалює на всій території України, це означає, що UT-024-SM8-ADSS гарантує якісне функціонування мереж, з урахуванням зміни погодних умов. Відсутність в конструкції кабелю металевих частин робить можливим застосування кабелю для ВОЛЗ, коли упор йде на діелектричні якості мережі. З огляду на граничну відстань між об'єктами підвішування кабелю (80 м.), включати оптоволоконное обладнання реально на істотному віддаленні від магістральної лінії зв'язку.
Призначення
Призначений для підвішування на опорах ліній зв'язку, ліній електропередач, стовпах освітлення, між будівлями і спорудами, за зовнішніми фасадам будівель, а також для прокладання в кабельних лотках, в кабельних каналах, кабельній каналізації, трубах, блоках, тунелях.

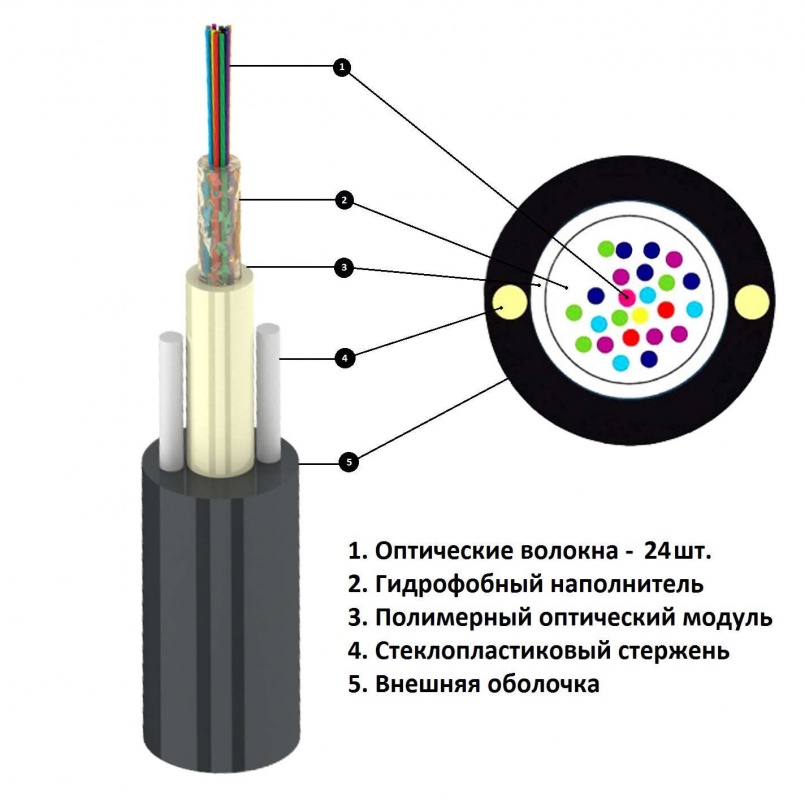

Конструкція кабелю
Кабель круглого перетину з центральним оптичним модулем, в якому розташовується від 1 до 24 оптичних волокон. Оболонка виготовлена з УФ-стабілізованого поліетилену. Для підвищення стійкості до поздовжніх навантажень в оболонку вмонтовані два арамідно-пластикових силових елемента.
Маркування
LANKORE UT-0XХ-SM8-ADSS XXXXm
LANKORE
|
Торгова марка
|
UT
|
Unitube - монотубний
|
0XX
|
001-024 - число волокон
|
SM
|
Single mode - одномодовий
|
ADSS
|
All-Dielectric Self-Supporting – повністю діелектричний самонесучий
|
XXXm
|
Метрова позначка (наноситься з інтервалом 1 метр)
|
Кодування волокон
Колірне кодування волокон відповідно до IEC 60304.
Характеристики
1. Характеристики волокна
|
1.1 Тип волокна
|
Одномодове оптичне волокно G.625D
|
1.2 Коефіцієнт загасання (λ = 1310 нм)
|
≤0,32 дБ/км
|
(λ=1550 нм)
|
≤0,18 дБ/км
|
(λ=1625 нм)
|
≤0,2 дБ/км
|
при вигині з радіусом 10мм (λ = 1550 нм)
|
≤0,50 дБ/км
|
1.3 Діаметр модового поля (λ = 1310 нм)
|
0,92 ±0,4 мкм
|
2. Механічні характеристики
|
2.1 Максимальне навантаження при розтягуванні
|
1000 Н
|
2.2 Максимальне навантаження при роздавлюванні
|
2000 Н/10 см
|
2.3 Мінімальний радіус вигину: монтаж/експлуатація
|
60/90 мм
|
2.4 Діапазон температур монтажу/експлуатації
|
-20⁰С - +50⁰С / -40⁰С - +60⁰С
|
2.5 Максимальний відсоток провисання кабелю
|
2%
|
3. Фізичні характеристики
|
3.1 Кількість волокон, шт
|
1÷4
|
До 12
|
До 24
|
3.2 Діаметр центральної трубки
|
1,8 мм
|
2,5 мм
|
3,0 мм
|
3.3 Діаметр кабелю
|
5,0 мм
|
6,0 мм
|
6,5 мм
|
3.4 Маса кабелю
|
21 кг/км
|
30 кг/км
|
34 кг/км
|
3.5 Довжина кабелю на барабані
|
3 км
|
Відповідність стандартам
Кабель відповідає нормативним документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.
Упаковка
Кабель поставляється на дерев'яних барабанах діаметром 500х600мм для кабелю з числом волокон до 12шт. і діаметром 550х700мм для кабелю з числом волокон від 16шт.
Висновок про Кабель волоконно-оптичний UT-024-SM8-ADSS
Самонесучий, діелектричний кабель для підвішування, що витримує поздовжні навантаження 1000Н. Застосується для мереж FTTx і PON. Кріпиться до різних опор із застосуванням затискачів стандартного типу. Компанія «Технології Мереж» пропонує звернути увагу на наявність аналогів кабелю UT-024-SM8-ADSS: Кабель волоконно-оптичний UT-012-SM8-ADSS на 12 волокон і Кабель волоконно-оптичний UT-016-SM8-ADSS на 16 оптоволокон.
