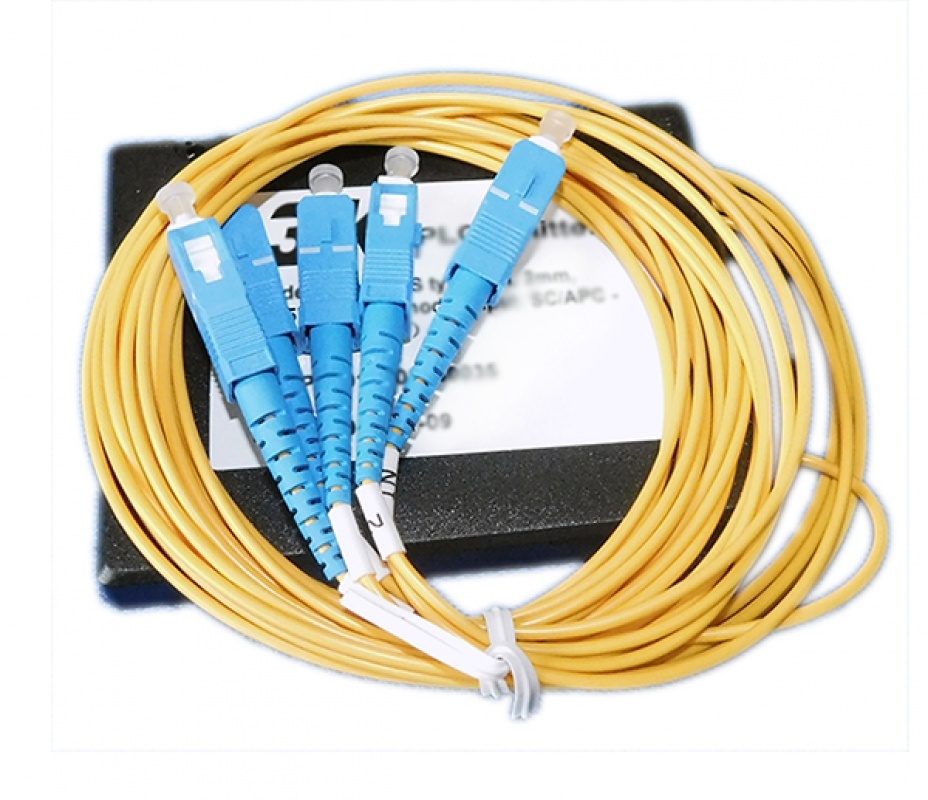

Оптичний розгалужувач 3K ABS Type 1x4 SC / UPC

Код товару:

0 відгуків

Порівняти

Доставка та оплата

Основні характеристики:

• Основний пасивний компонент PON
• Діапазон хвиль 1260нм-1650нм
• Кращі показники загасання
• Має як SC / UPC, так і SC / APC коннектори
• Малі втрати
• Великий коефіцієнт спрямованості
• Низький рівень PDL

ХАРАКТЕРИСТИКИ
ОПИС
СУПУТНІ ТОВАРИ
АНАЛОГИ

Технічні характеристики "Оптичний розгалужувач 3K ABS Type 1x4 SC / UPC"

Тип

PLC

Конектор

UPC

Параметр		Од. вим.	Значення
Назва			1х2	1х4	1х8	1х16	1х32	1х64
Робоча довжина хвилі		Нм.	1260~1650
Внесені втрати	Тип.	дБ.	3,6	7,0	10,3	13,6	16,6	20,1
Внесені втрати	Макс.	дБ.	4.3	7.4	10.7	13.9	17.2	21.5
Однорідність (макс.)		дБ.	0.5	0.8	0.8	1.4	1.5	0.5
PDL (Max.)		дБ.	0.2	0.3	0.3	0.3	0.3	0.5
TDL (Max.)		дБ.	0.5
Зворотні втрати		дБ.	≥55 (APC конектори) / 50 (UPC конектори)
Спрямованість		дБ.	≥55
Керівництво по експлуатації та температуразберігання			-40~+85

ОГЛЯД ОПТИЧНОГО РОЗГАЛУЖУВАЧА 3K ABS Type 1x4 SC/UPC

Оптичні сплітери є важливими і незамінними елементами оптичної мережі, побудованої на базі PON технології. Спліттер розділяє сигнал надходить з одного оптоволокна на кілька частин, завдяки чому стало можливим обійтися без активного обладнання на ділянці між станцією оператора і кінцевим клієнтом. PON-мережа, яка складається з безлічі з'єднаних між собою спліттеров і подільників різних коефіцієнтів розподілу дозволяє підключити до 128 клієнтів рознесених на місцевості всього по одному оптичного волокна тим самим залишаючи позаду класичну WDM технологію.

ОПТИЧНИЙ РОЗГАЛУЖУВАЧ 3K ABS TYPE 1X4 UPC має коефіцієнт ділення рівний 4, призначений для використання в PON-мережах багатоповерхової забудови в складі комутаційних боксівTitan PON WB-192 и Titan PON WB-64.

Кожен оптичний елемент в мережі має свою смугу пропускання. Серед спліттеров і подільників також існує поділ по смузі пропускання:

Одновіконний (1310 нм або 1550 нм);
Двовіконну (1310 нм і 1550 нм);
Трьохвіконні (1310,1490,1550 нм);
Широкосмугові (1270 нм - 1630 нм).

ОПТИЧНИЙ Р 3K ABS TYPE 1X4 UPC виготовлений по планарной технології (PLC) і працює в широкосмуговому діапазоні - 1260нм-1650нм. Даний дільник обжимають як коннекторами SC/UPC, так і SC/APC.

ПЕРЕВАГИ ОПТИЧНОГО РОЗГАЛУЖУВАЧА 3K ABS Type 1x4 SC/UPC

Одна з переваг даного пристрою, в тому, що при організації PON-мережі відсутня необхідність в активному обладнанні, що означає можливість економії коштів для постачальника послуг на операційних витратах. Використання дільників даного типу переважно у великих комутаційних вузлах так як хвости подільника більш стійкі до механічних впливів в порівнянні з голим буфером 0.9 мм.

ОСОБЛИВОСТІ І МОЖЛИВОСТІ ОПТИЧНОГО РОЗГАЛОЖУВАЧА 3K ABS Type 1x4 SC/UPC

Розглянутий оптичних разгалужувачі 3K ABS TYPE 1X4 UPC має невеликі розміри, малі вносяться втрати і досить хороший коефіцієнт спрямованості. Слід також зазначити, що описується пристрій також має невисокий рівень PDL (втрати, що залежать від поляризації, іншими словами, різниця максимального і мінімального показника втрат, яка залежить від зміни поляризації світла, що проходить).

ВИСНОВОК ПРО ОПТИЧНИЙ РОЗГАЛОЖУВАЧ 3K ABS Type 1x4 SC/UPC

ОПТИЧНИЙ РОЗГАЛОЖУВАЧ 3K ABS TYPE 1X4 UPC - важлива частина PON-мереж багатоквартирної забудови. Цільовим призначенням пристрою є поділ оптичного сигналу. Робочий діапазон хвиль даного подільника знаходиться в межах 1260нм-1650нм. Сплітери даної моделі можуть обжимають SC / UPC і SC / APC коннекторами
