Бокс комутаційний Titan PON WB-64M

Код товару:

0 відгуків

Порівняти

Доставка та оплата

Основні характеристики: Габаритні розміри (Г*Ш*В): 500х440х140 мм;
Матеріал корпусу: метал (товщиною1,5 мм);
Тип оптичних адаптеров: SC, LC duplex;
Максимальна кількість відкидних касет Titan PON WB-32: 2 шт;
Максимальна кількість портів: 64 шт;
Кількість портів для введення кабелю: 8 шт;
Кількість контейнерів для подільників: 6 шт.
Замок: сувальдний

ХАРАКТЕРИСТИКИ
ОПИС
СУПУТНІ ТОВАРИ
АНАЛОГИ

Технічні характеристики "Бокс комутаційний Titan PON WB-64M"

Корпус

Метал

Антивандальне птловологозахищене виконання;
Габаритні розміри (Г*Ш*В): 500х440х140 мм;
Матеріал корпусу: метал (товщиною 1,5 мм);
Тип оптичних адаптеров: SC, LC duplex;
Максимальна кількість відкидних касет Titan PON WB-32: 2 шт;
Максимальна кількість портів: 64 шт;
Кількість портів для введення кабелю: 8 шт;
Кількість контейнерів для подільників: 6 шт.

Відео-інструкція по збірці Бокса комутаційного Titan PON WB-64M:

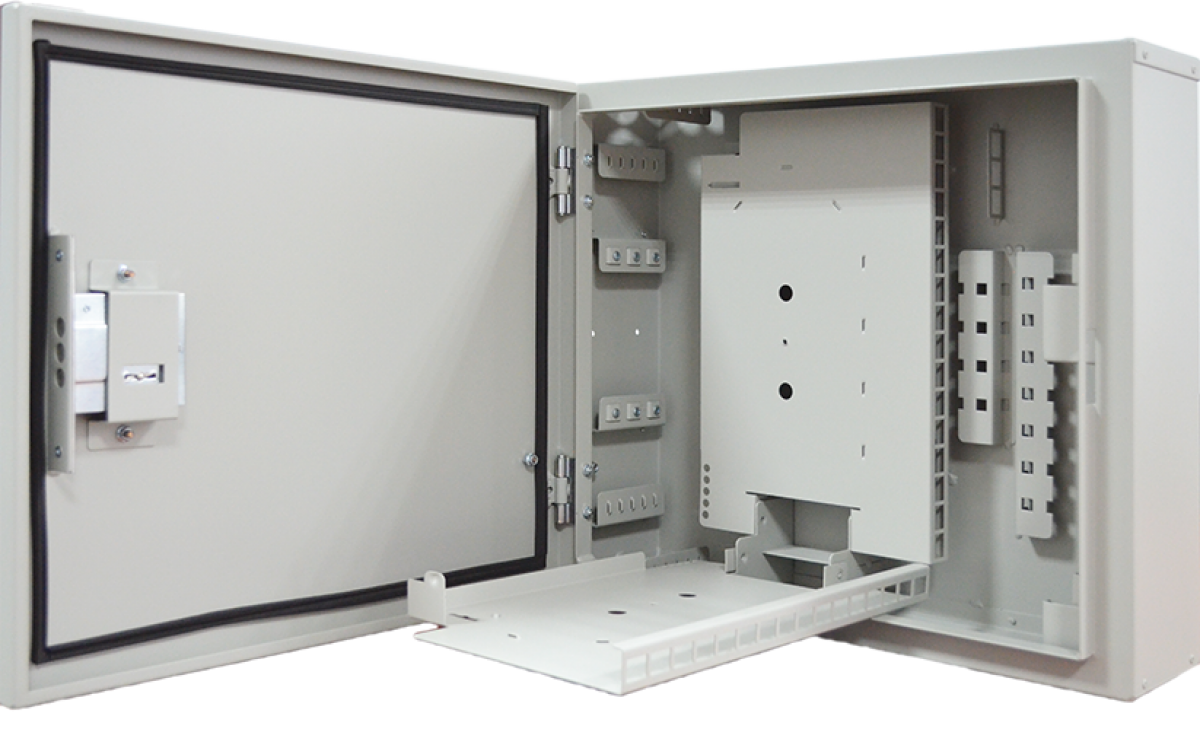

Бокс комутаційний Titan PON WB-64М

Поверховий комутаційний бокс Titan PON WB-64М призначений для використання в ь=багатоквартирних житлових будинках при будівництві міських мереж абонентського доступу за технологією FTTH (PON) - «волокно-в-квартиру».

Антивандальне пиловологозахищене виконня Боксу комутаційного Titan PON WB-64М дозволяє розміщувати його безпосередньо в під'їзді , в підвалі або на горищі. Товщина метала 1,5 мм. Внутрішніелементи зроблені з металу товщиною 1 мм.

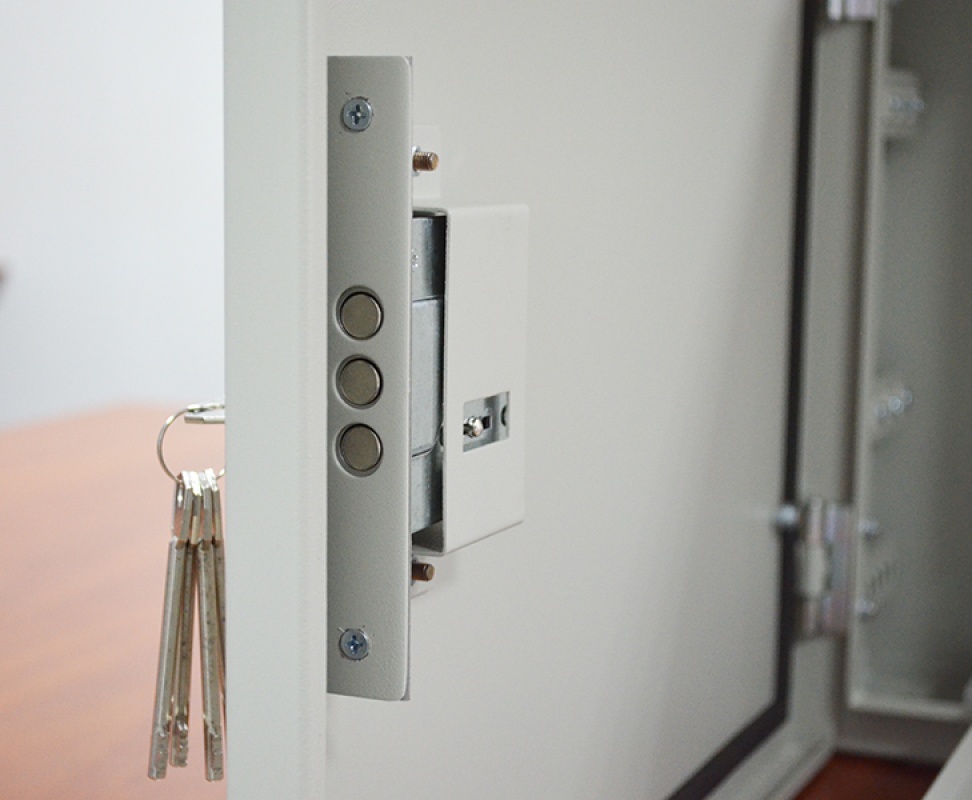

Замок - сувальдний.

Конструктивною особливістю кросу є те, що монтаж і крос-комутація ОВ здійснюється в відкидних кросових модулях (6 шт) Відкидні кросові модулі дозволили значно зменшити габарити ящику особливо його глибину. При цьому загальна кількість портів збільшилася.

Оптині кабелі вводяться в бокс через отвори в верхній и нижній стінках. Кількість портів для введення кабелю 20 шт. В отворах встановлюються полизахисні заглушки.

В Боксі комутаційному Titan PON WB-64М передбачені кілька монтажних зон. В зоні введення оптичні кабелі розправляються і фіксуються. Далі волокна в трпанспортних трубках надходять в зону монтажу на відповідний кросовий модуль.. Планарні оптичні розгалужувачі ABS Tipe, встановлюються в спеціальні контейнери на правій бічній стінці боксу. Кількість контейнерів 6 шт.

В закритому положенні кросові модулі замикаються один за інший. Кількість місць під адаптери SC simplex 32 шт або 64 шт для адаптерів LC duplex

При обслуговуванні потрібний кросовий модуль фіксується в горизонтальному положенні. Система «книжка» дозволяє витягувати модуль з блоку і завдяки запасу волокон,що знаходяться в транспортній трубці, зробили роботу поза боксом,

Комплектація Titan PON WB-64М
