Технічна специфікація на волоконно-оптичний кабель Lankore ut-0xx-sm8-adss



Технічна специфікація

LANKORE UT-0XХ-SM8-ADSS



Кабель волоконно-оптичний одномодовий монотубний повністю діелектричний для зовнішньої прокладки (підвісу на опорах)

Призначення

Призначений для підвішування на опорах ліній зв'язку, ліній електропередач, стовпах освітлення, між будівлями і спорудами, за зовнішніми фасадам будівель, а також для прокладання в кабельних лотках, в кабельних каналах, кабельній каналізації, трубах, блоках, тунелях.

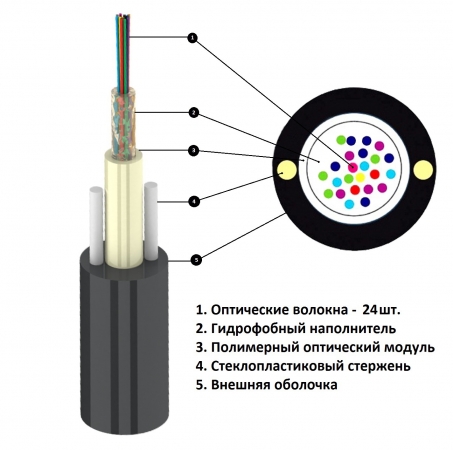

Конструкція кабелю

Кабель круглого перетину з центральним оптичним модулем, в якому розташовується від 1 до 24 оптичних волокон. Оболонка виготовлена з УФ-стабілізованого поліетилену. Для підвищення стійкості до поздовжніх навантажень в оболонку вмонтовані два арамідно-пластикових силових елемента.



Маркіровка

LANKORE UT-0XХ-SM8-ADSS  XXXXm

LANKORE	Торгова марка
UT	Unitube - монотубний
0XX	001-024 - кількість волокон
SM	Single mode - одномодовий
ADSS	All-Dielectric Self-Supporting – повністю діелектричний самонесучий
XXXm	Метрова позначка (наноситься з інтервалом 1 метр)



Кодування волокон

Колірне кодування волокон відповідно до IEC 60304.





Характеристики



1.Характеристики волокна
1.1 Тип волокна	Одномодове  оптичне волокно G.625D
1.2 Коэфіцієнт затухання   (λ=1310 нм)	≤0,32 дБ/км
(λ=1550 нм)	≤0,18 дБ/км
(λ=1625 нм)	≤0,2 дБ/км
при вигині з радіусом 10мм (λ=1550 нм)	≤0,50 дБ/км
1.3 Діаметр модового поля (λ= 1310 нм)	0,92 ±0,4 мкм
2. Механичні характеристики
2.1 Максимальне навантаження при розтягуванні	1000 Н
2.2 Максимальне навантаження при роздавлюванні	2000 Н/10 см
2.3 Мінімальний радіус вигину: монтаж/експлуатація	60/90 мм
2.4 Діапазон температур монтажу/експлуатації	-20⁰С  -  +50⁰С /  -40⁰С  -  +60⁰С
2.5 Максимальний відсоток провисання кабелю	2%
3.Фізичні характеристики
3.1 Кількість волокон, шт	1÷4	До 12	До 24
3.2 Діаметр центральної трубки	1,8 мм	2,5 мм	3,0 мм
3.3 Діаметр кабелю	5,0 мм	6,0 мм	6,5 мм
3.4 Маса кабелю	21 кг/км	30 кг/км	34 кг/км
3.5 Довжина кабелю на барабані	3 км



Відповідність стандартам

Кабель відповідає нормативним документам:
ДСТУ ІЕС 60794-1-1-2002,
ДСТУ ІЕС 60794-3-2002,
ГСТУ 45.019-2001,
ГОСТ 18690-82.

Упаковка

Кабель поставляється на дерев'яних барабанах діаметром 500х600мм для кабелю з числом волокон до 12шт. і діаметром 550х700мм для кабелю з числом волокон від 16шт.
