Оптичні характеристики волокна Fujikura FutureGuide - LWP
FutureGuide - LWP - одномодове оптичне волокно з низькими втратами в області гідроксильного піку, відповідає рекомендаціям ITU-T G.652.D.
Волокно ITU-T G.652.D є стандартним оптичним волокном і займає більше 80% світового попиту на оптоволокно.

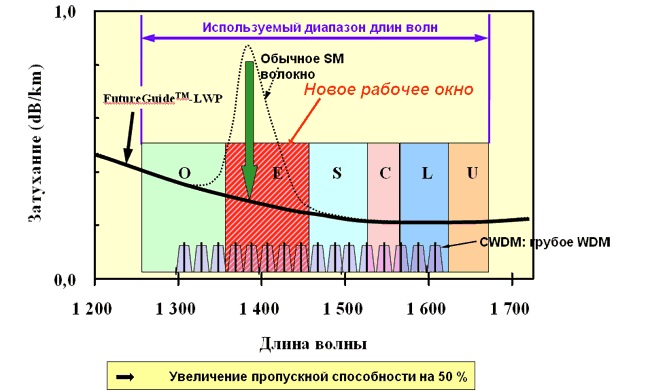

Fujikura FutureGuide-LWP за більш ніж десять років довів свою надійність і продуктивність. У поєднанні з найвищою якістю матеріалу покриття, розробленого Fujikura, оптичні та механічні характеристики FutureGuide-LWP залишаються повністю стабільними в найсуворіших умовах, таких як температура від -60 до 85 градусів. Оптимізований метод VAD (Vapor Axial Deposition) виробництва преформ забезпечує найменший рівень ослаблення в області гідроксильного піку на 1383 нм, що дозволяє в майбутньому розширити пропускну здатність в E-Band.
| Діаметр модового поля |
- на довжині хвилі 1310 нм: 9.2 ± 0.4 µм
- на довжині хвилі 1550 нм: 10.4 ± 0.8 µм
|
| Діаметр оболонки |
125.0 ± 0.7 µм |
| Похибка концентричности серцевини |
≤0.5 µм |
| Похибка концентричности оболонки/покриття |
≤12 µм |
| Зусилля зняття покриття |
1.3 - 8.9 Н |
| Діаметр покриття |
245 ± 5 µм |
| Неокруглість покриття |
≤1.0% |
| Випробування на міцність (proof-test) |
1.0% (0.7 ГПа) |
| Радіус вигину волокна |
≥4.0 м |
| Коефіцієнт загасання |
- на довжині хвилі 1310 нм: ≤0.35 дБ/км
- на довжині хвилі 1550 нм: ≤0.20 дБ/км
- на довжині хвилі 1383 нм: ≤0.35 дБ/км (Тип Б)
|
| Коефіцієнт хроматичної дисперсії |
- при вимірюванні в діапазоні довжин хвиль 1285 ∼ 1330 нм: ≤3.5 пс/(нм × км)
- при вимірюванні в діапазоні довжин хвиль 1270 ∼ 1340 нм: ≤5.3 пс/(нм × км)
- при вимірюванні в діапазоні довжин хвиль 1550 нм: ≤18 пс/(нм × км)
|
| Довжина хвилі нульової дисперсії |
1302 ∼ 1322 нм |
| Нахил нульової дисперсії |
≤0.092 пс/(нм2 × км) |
| Довжина хвилі відсічення |
1260 нм |
| Розрахункові значення PMD (на довжині хвилі 1550 нм) |
≤0.08 пс/км1/2 |
