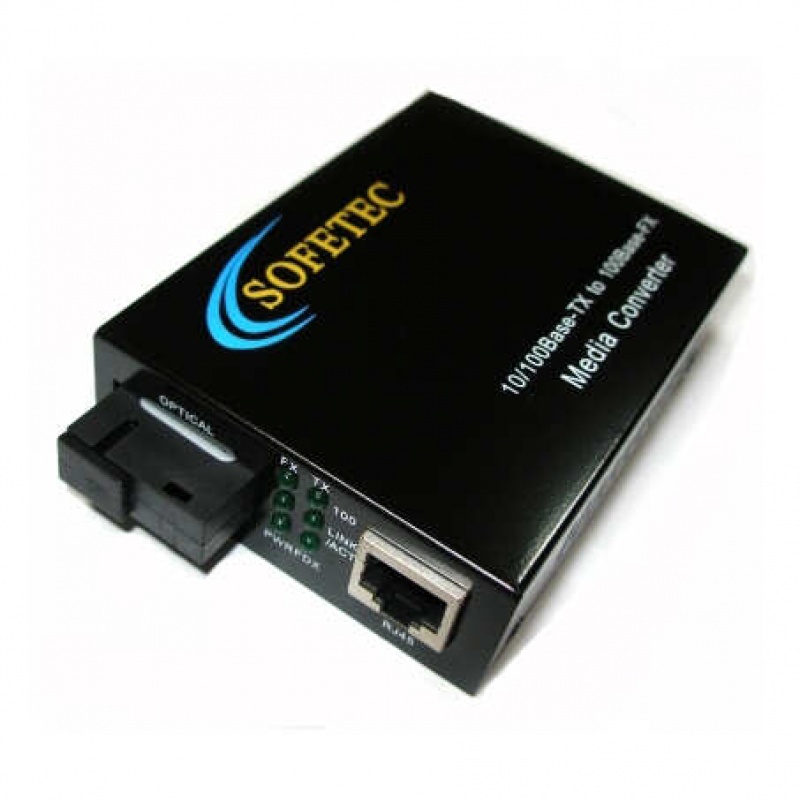

Медіаконвертор SF 102/20

Код товару:

0 відгуків

Порівняти

Взяти на тест

Основні характеристики:

• Fast Ethernet 100Base-FX

• Half-duplex і full-duplex

• Пропускна здатність: 200 Мбіт/с

• Оптичний порт: SC

• Довжина хвилі: 1310/1550

• * Стандарти: IEEE

• Розміри: 71 x 97 x 26 мм

ХАРАКТЕРИСТИКИ
ОПИС
СУПУТНІ ТОВАРИ
АНАЛОГИ

Технічні характеристики "Медіаконвертор SF 102/20"

Швидкість

До 100 Мбіт/с

Тип

Некерований

Кількість мідних портів

Оптичні роз'єми

Дистанції оптичних інтерфейсів SC

До 20 км

Кількість оптичних роз'ємів

Функція LFP

Тип живлення

Підтримка стандартів	IEEE802.3, IEEE802.3u 10/100Base-TX, 100Base-FX
Роз'єми	Один RJ-45 (Auto-MDI/MDI-X) Twisted Pair, EIA568
Один оптичний роз'єм SC з довжиною хвилі:	Tx-1550nm, Rx-1310nm;
Швидкість передачі даних	TP: 10/100 Мбіт/с; FX: 100 Мбіт/с
Підтримка режиму Duplex	o Порт TP (вита пара) - Автоматичний вибір режиму Full або half-duplex o Порт FX (оптика) - Вибір режиму роботи з допомогою DIP перемикача (Full або half-duplex)
Індикація	PWR, FX LNK/ACT, FX FDX/COL, TP 100, TP LNK/ACT, TP FDX/COL
DIP перемикачі	2 DIP перемикача
Задній DIP перемикач	вибір режиму duplex для порту FX
Бічній DIP перемикач	включення/вимикання режиму LFP (Link Fault Pass-through)

Огляд Медіаконвертера Sofetec SF 102/20

Медиаконверторе Sofetec SF 102/20 використовуються технології Fast Ethernet 100Base-FX (оптичне волокно) і 10/100Base-TX для перетворення середовища. У пристрої є вибір режимів роботи підлозі дуплекс і повний дуплекс. Медіаконвертор в автоматичному режимі налаштовується на найбільш швидкий режим роботи, який підтримується підключеним до нього устаткуванням, пов'язаних з портом UTP.
У тому випадку, якщо комутатор або робоча станція підтримує режим повного дуплексу на портах, медіаконвертор в автоматичному режимі переключиться на використання даного режиму, що дасть можливість гарантувати ефективну пропускну здатність на рівні 200 Мбіт/с. Якщо в комутаторі або робочої станції підтримується тільки підлозі дуплекс, медіаконвертор сам переключиться на використання цього режиму, що дасть можливість гарантувати номінальну пропускну здатність на рівні 100 Мбіт/с. Для оптоволоконного інтерфейсу режим роботи вибирається за допомогою перемикача на медиаконверторе.

Переваги та особливості Медіаконвертера Sofetec SF 102/20

Оптичний порт (SC) Медіаконвертера працює на довжині хвилі 1550/1310 нм відповідно з технологією поділу довжини хвилі (WDM). У Медиаконверторе підтримується функція LFP. Вона активується з допомогою DIP перемикача. Завдяки функції LLCF/LLR можна швидко отримати інформацію у разі виникнення неполадок зв'язку, а також забезпечити ефективний контроль за станом мережі з можливістю автоматичного резервування. Коли функція LLCF неактивна, порти конвертерів не активують сигнал з'єднання на одному з портів до тих пір, поки не буде отриманий сигнал з'єднання з другого порту конвертера. Отже, якщо трапляється обрив оптичного або мідного кабелю, то сигнал пропаде одночасно, і на порту, на якому сталося пошкодження кабелю, і на другому порту. У підсумку, втрата з'єднання буде видно на віддаленому обладнанні (потухне LINK на комутаторі або на іншому обладнанні), яке підключено до інтерфейсу з справним кабелем, це дає можливість виявити поломку до надходження сигналу від абонентів. Функцію LLCF можна використовувати з метою здійснення діагностики оптичного або мідного порту, а також для резервування каналу.
Коли функція LLR активна, передавач оптичного порту медіаконвертера дезактивується, у випадку, якщо приймач не отримує сигналу. Це означає, що якщо оптоволокно оптичного з'єднання розірвано, то LLR передає сигнал про несправність на сусідній конвертер. LLR може використовуватися для визначення проблем тільки на оптичному порту. Дані функції дають можливість адміністратору оперативно виявити і визначити причину поломки.

Спецификафия:

• Протокол: IEEE 802.3 u, 100Base-FX, 100Base-TX
• Розміри: 71 x 97 x 26 мм (Ш x Д x В)
• Вага: 0.2 кг без блоку живлення
• Живлення: Зовнішній джерело живлення постійного (5Вольт, 2A максимум)
• Вита пара: RJ45, категорії 5 (EIA/TIA 568)
• Оптика: Один SC; WDM
• Кабель одномод (SM): 9/125 m
• Підтримувані відстані:
• Вита пара 100 метрів
• Кабель одномод (SM) - до 20 км
• Режими роботи портів: TP: Half and Full Duplex, auto-negotiation; FX: Half and Full Duplex via DIP switch
• Температура: Від 0 до +70 градусів C
• Вологість: 5-90% (без утворення конденсату)
